1.序言

五轴加工技术是指数控刀具在5个独立轴上进行运动的一种加工技术。相比传统的三轴加工，它可以在更复杂的表面和形状上进行切削加工，减少工件的装夹次数，有效提高效率和加工精度。另外，五轴加工技术主要依靠五轴机床来完成，五轴机床的多轴联动使得数控刀具能够以不同的角度和姿态对复杂零件进行加工，尤其是在加工不规则平面时，避免了干涉、过切和欠切现象的发生。

在当前产业链、供应链重塑的时代，随着高端制造业的发展，五轴加工技术与装备凭借其在高精度、复杂零件加工方面的优势，已经成为高端制造业的重要工具，具有重要的战略发展意义。本文将深入探讨五轴加工技术与装备的发展现状、面临的挑战以及未来发展趋势。

2.五轴机床的定义、加工原理与分类

2.1 定义

五轴机床主要由数控系统、伺服驱动、机床主体和其他辅助装置组成，是一种科技含量高、精度高的数控机床。其通常配备高性能的数控系统，通过先进的算法实现复杂轨迹的准确控制。在数控系统的控制下，至少有5个坐标轴协调运动进行加工，可以使数控刀具相对于工件的位置和姿态更加灵活多样，能够加工出各种复杂曲面和异形零件，广泛应用于航空航天、汽车、能源电力、低空经济装备、人形机器人装备、船舶、医疗器械、精密模具、精密仪器和光学、电子制造等高端制造业领域。

2.2加工原理

五轴加工技术是基于五轴机床实现的，基本工作原理涉及复杂的机械运动和数控系统控制。

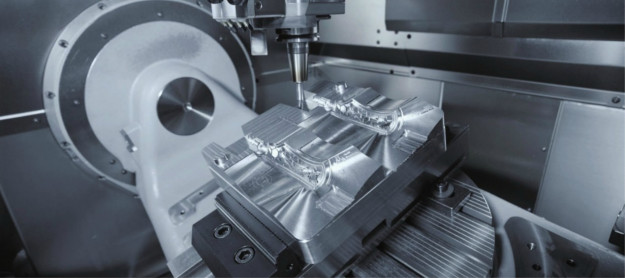

（1）五轴机床的运动原理  五轴机床具有5个单独的运动轴，包括3个线性坐标轴X、Y、Z轴，以及2个旋转坐标轴即A、B、C轴中的2个轴，能够对工件的多个面和复杂形状进行准确的切削和加工。

（2）直线坐标与旋转坐标的协同作用  直线坐标X、Y、Z轴与旋转坐标A、B或C 轴相互配合，实现多方位的加工。其中，机床主轴轴线方向或者装夹工件的工作台垂直方向为Z轴；与工件安装面平行的水平面，或者在水平面内选择垂直于工件的旋转轴线方向为X轴，远离主轴轴线的方向为正方向；Y轴垂直于X轴和Z轴，且与二者共同构成右手正交坐标系，其具体方向取决于机床结构和工件安装方式。旋转坐标中，绕X轴旋转为A轴；绕Y轴旋转为B轴；绕Z轴旋转为C轴。五轴机床主要有XYZ+A+B、XYZ+A+C、XYZ+B+C 三种形式，不同的组合形式适用于不同的加工场景。

2.3 分类

1）按照联动方式可以分为两种：一种是五轴联动，即5个轴可以同时联动；另外一种是五轴定位加工，实际上是五轴三联动，即2个旋转轴旋转定位，只有3个轴可以同时联动加工，俗称3+2模式。五轴五联动具有RTCP功能，即刀尖点跟随功能，能保持数控刀具中心点和数控刀具与工件表面的实际接触点不变，在加工过程中，控制工件与数控刀具运动的5个自由度还可以同时运动，从而加工出任意曲面；而五轴三联动，另外2个轴只起到定位功能。五轴联动加工与五轴定位加工适用的行业对象不同，联动加工适合曲面加工，如各类复杂模具型腔件的加工，而定位加工适用于工件不同部位的平面、孔和槽等表面的加工。

2） 按照主轴位置关系分为三大类：卧式、立式和立卧转换。其中立式较普遍，结构特点为主轴是垂直布置的。卧式的结构特点为主轴是水平布置的，在高度方向占用空间相对较小，专用翻板铣五轴机床可以归为卧式。立卧转换的结构特点是主轴可以在立式和卧式之间进行转换，具备多种运动方式，由于其结构相对复杂，需要考虑到立卧转换的空间需求。

3）按旋转主轴和直线运动的关系分为三大类：双旋转工作台、一转一摆和双摆头。双旋转工作台（以A+B为例）适用于小型涡轮、叶轮及小型紧密模具等的加工。在B轴旋转台上叠加一个A轴的旋转台，通过多轴协同运动，可以实现对复杂形状工件的高精度加工。一转一摆(分为A+B、B+C，通常称为摇篮式）这种结构形式刚性好、精度高，能够满足对加工精度要求较高工件的加工需求。在航空航天领域的一些关键零部件加工中，一转一摆结构的五轴机床能够发挥重要作用。双摆头结构工作台大，一般为龙门式（或者桥式），旋转部分都是在头部，适合加工大型工件，在大型模具制造、船舶柴油机及能源电力制造等领域，双摆头结构的大型五轴机床能够凭借其工作台大的特点，高效完成大工件加工任务。

4）按照应用领域可分为：减材、增材和复合五轴机床。减材五轴机床是指通过去除毛坯材料来获得最终零件形状的加工方式。五轴增材机床通常采用激光作为能量源，通过送粉/送丝装置将材料（金属粉末/丝材、热塑性材料等）逐层沉积，结合五轴联动实现复杂三维结构的无支撑成型。复合五轴机床，将增材、减材、激光以及超声波加工等多种加工制造方式集成在一台机床上，在加工过程中可根据需要灵活切换，实现高效加工。例如，先通过增材制造方式构建零件的大致形状，然后利用减材加工对其进行精加工，提高零件的精度和表面质量。

综上所述，五轴机床的分类方式丰富多样，不同的分类方式对应着不同的应用场景和加工需求，为高端制造业提供了多样化的解决方案。

3.国内外五轴机床的市场格局

五轴机床作为高端制造业的关键装备，其市场格局受技术、品牌及应用领域等多因素影响，在国内外呈现出不同态势。国外市场，以欧盟、美国、日本等国家和地区的机床品牌主导高端，韩国等国的机床品牌占据部分中低端。欧盟、美国、日本等国家和地区的机床技术领先，是五轴机床技术发源地，长期占据高端市场，凭借深厚技术积累与持续创新，产品精度、稳定性和自动化程度极高，品牌影响力强，通过提供定制化方案与完善服务，不断巩固高端市场地位。日本的五轴机床技术先进且产品多样，注重产品可靠性与易用性，在全球市场份额可观。台韩产品质优价廉，稳定性强，产品因性价比高而在全球中低端市场占据一定份额。目前的国内市场，进口替代加速，国内企业梯度发展。在高端领域，国内部分企业已取得进展，自主研发的各类五轴机床，部分性能指标已达国际先进水平，成功应用于重点领域关键零部件的加工。但整体上，高端市场仍由进口品牌机床主导，国内企业在核心技术、品牌影响力等方面还有待提升。在中低端市场中，国内企业众多，竞争激烈，国内各个机床企业均拥有核心竞争力，产品在国内市场保有量较高。随着产品质量与稳定性的提升，部分国内机床企业已经拓展了众多海外市场。

4.国内外五轴加工技术与装备的发展现状

4.1国外高端五轴加工技术与装备发展现状

国外高端五轴加工技术与装备在以下5个方面一直处于领先地位。

（1）技术水平 主要体现在以下4个维度。

1）高精加工。高端五轴机床拥有更高的定位精度，从而保证数控刀具在加工过程中的定位精度达到微米甚至亚微米级别：同时它也拥有更好的重复定位精度，能够保持稳定的加工精度和一致性。

2）高速加工。高端五轴机床采用迭代优化的机床结构，配置超高主轴转速，从而实现高速高效加工。

3）复合加工。能够实现多种加工方式的复合加工，提高加工灵活性和效率。

4)复杂加工。配备高性能的主轴系统和先进的数控刀具技术，实现对复杂曲面、深槽、窄槽和凹陷区域等难于触及部位的高效加工，适用于大批量生产和复杂零件的加工。

（2）性能表现主要体现在机床的稳定性和可靠性上。高端五轴机床通常采用高强度、高刚性且优化后的机械结构设计和优质材料制造，机床整体刚性高、稳定性好的同时吸振能力强，能够承受较大的切削力和冲击力，保证机床在高速、高负荷加工条件下的稳定性，减少振动和变形对加工精度的影响。高端五轴机床拥有更为先进的数控系统和故障诊断功能，可减少不必要的停机时间，提高机床的可靠性和利用率。据统计，国外知名品牌五轴机床的平均故障间隔时间超过5000h，最高可达10000h。

（3）功能配置 高端五轴机床通常配备西门子、发那科以及海德汉等国际知名品牌的数控系统，或配备自有品牌数控系统，能够实现复杂的编程和控制功能；具有高精度的测量系统，配备高精度的测量仪器和传感器，可以进行自动补偿和调整：配置多样化的数控刀具系统，支持多种类型和规格的数控刀具，提高了加工效率，降低了刀具损耗。部分品牌机床的运动部件及床身均采用恒温冷却，能够持续保持机床热稳定，确保机床在加工过程中不受温度变化的影响，维持高精度加工。

（4）市场格局国外高端五轴机床占据了较大的市场份额，尤其在航空航天、模具、能源电力和医疗器械等高端制造业领域。在品牌影响力方面也具有较强的优势，具有较高的知名度和美誉度，树立了良好的品牌形象，深受高端客户的信赖和认可。

（5）产品研发 国外知名五轴机床制造商通常在技术研发方面投入了大量的资金和人力，不断推动五轴机床技术的创新和发展，致力于研究新的加工工艺、控制技术和材料应用，以满足不断变化的市场需求和提高自身产品的竞争力。由于在技术研发方面的领先优势，因此国外高端五轴机床一直引领行业技术的发展趋势，率先推出了具有创新性功能和技术应用的产品。

4.2国内五轴加工技术与装备发展现状

专注于研发五轴数控机床的拓璞数控

近年来，国内五轴加工技术与装备整体在技术水平上取得了显著进步，产品性能逐渐提高。

（1）技术水平主要体现在以下3个方面。

1）近年国产五轴机床在加工精度上取得了长足进步，部分重点机床企业能够制造出精度为1μm的机床，甚至提出了亚微米加工的概念。不少国内厂商大力投入研发高精度的测量反馈系统与伺服驱动技术。虽然国产五轴机床的定位精度与进口高端机床尚有差距，但是已经能够满足众多行业的高精度加工需求。随着制造工艺的逐步成熟以及国产高品质零部件供应链的逐步完善，机床重复定位精度趋于可靠。

2）在加工复杂零件能力方面，国产五轴机床的多轴联动技术已趋于成熟，能够实现数控刀具相对于工件的多角度灵活运动。在数控刀具路径优化方面，国产机床厂商积极引入先进算法，部分机床企业已经开发出具有自主知识产权的数控系统，能够依据零件几何形状自动规划较为合理的数控刀具路径，确保复杂部位的加工质量。

3）在加工效率方面，高速切削能力持续提升，主轴转速不断攀升，部分产品转速可达20000r/min及以上，同时国产自动换刀系统也愈发高效、智能，加工流程控制更加自动化，有效提高了机床有效加工时间占比。

（2）性能表现国产五轴机床在稳定性和可靠性方面与进口机床存在差距，仍需完善。尤其是在长时间、高强度作业时，精度易波动，故障率相对较高。在机械结构设计与材料选用上也存在差异，平均故障间隔时间(MTBF）与进口机床的差距，也是亟需解决的关键问题。

（3）功能配置国内数控系统厂家和部分国产机床企业已经自主研发了数控系统，但整体市场占有率相对较低，部分高端产品仍严重依赖进口数控系统。测量系统的精度和稳定性有待提高，部分企业仍需进口高精度的测量仪器和传感器。国产刀具的质量和性能与进口刀具相比仍存在一定差距，部分高端刀具仍需依赖进口，但国内一些刀具企业正在不断加大研发投入，逐步提高国产刀具的市场竞争力。

（4）市场格局近年来国产五轴机床的市场份额逐渐提高，尤其是在国内市场中，国产机床的性价比优势逐渐显现，占据了一定的份额。在售后服务方面，国内企业在售后服务和技术支持方面明显优于进口品牌机床企业，有本地化的优势和完善的服务网络。

（5）产品研发当前国产五轴机床企业非常重视技术研发，研发资金投入占比逐年增加，聚焦于攻克五轴机床核心技术难题。尽管目前在技术创新的前沿领域，国产五轴机床与进口机床尚有一定差距，但随着国内创新生态的持续完善，国内机床企业正在不断努力、加速追赶，有望在未来推出更多引领行业发展的创新性成果。

5.关键技术

5.1驱动技术的进展

五轴机床驱动技术的发展对加工性能的提升起着至关重要的作用。近年来，随着科技的不断进步，驱动技术也取得了显著的进展。在电动机技术方面，直线电动机和转矩电动机的应用越来越广泛，已从直线运动（X/Y/Z轴）的伺服电动机和滚珠丝杠驱动发展到目前的直线电动机驱动，回转运动（A和C轴）采用直接驱动的转矩电动机，显著提高了五轴机床的快移速度、动态性能和定位精度。

5.2控制技术的发展

五轴机床控制技术的创新起着决定性作用，主要体现在数控系统的发展和运动控制算法的优化两个方面。

在全球高端五轴数控系统领域，以德国西门子、日本发那科等行业巨头为主，代表了数控系统的最高水平，建立起了较高的技术壁垒，长期占据市场主导地位，以其先进技术和成熟工艺，在技术研发、产品性能及市场份额上均保持领先优势。目前数控系统融入人工智能技术，实现智能编程、自适应加工以及实时故障诊断，极大提升了机床的智能化水平和生产可靠性。国内五轴机床控制技术起步较晚，早期主要依赖技术引进与消化吸收。通过学习国外先进经验，国内企业与科研机构逐步掌握基础技术。近年来在国家政策支持和大量研发投入下，高端数控系统已取得显著突破，部分企业开发出的高性能数控系统，在高精度插补算法、误差补偿技术等关键技术方面取得了重要进展，大幅缩小了与国外的差距。

5.3运动控制算法的优化

运动控制算法的优化对于五轴机床的加工精度和效率起着重要作用。五轴机床在加工复杂几何形状的工件时，需要复杂的空间几何运算和5个轴同时协调运动，由于旋转运动的加入，增加了插补运算的工作量，所以要求数控系统具有较高的运算速度和精度。

5.4五轴加工软件的应用

五轴加工软件在编程、仿真和优化方面发挥着极其重要的作用。

（1）编程 专业的五轴编程软件主要以国外品牌为主，为五轴加工提供了强大的编程支持。这些软件能够根据零件的几何形状和加工要求，自动生成最优的切削路径，有效减少工艺优化和人为调整的时间，提高编程效率。

（2）仿真 五轴加工编程难度较大，合成运动的空间轨迹复杂而抽象。五轴加工软件的仿真功能可以直观地看到数控刀具路径和加工过程，检查加工路径，预演加工结果，能有效降低碰撞及错误风险，从而达到优化加工路径、缩短加工时间和提升工件精度的目的。

（3）优化 五轴辅助编程软件在优化方面发挥着重要作用。五轴辅助编程软件通常由后台处理程序、前端界面和后处理器三个主要组件组成。后台处理程序负责生成加工路径，计算切削参数，并解决五轴加工中可能出现的干涉、冲突和限制问题；前端界面是用户与软件进行交互的界面，用户可以输入零件的几何数据、工艺要求和加工约束等信息，并进行可视化的预览和编辑；后处理器将加工路径和相关信息转化为数控系统可以识别的代码。

6.面临的挑战

6.1技术壁垒

五轴机床研发制造技术难度相对较大，机床要实现多轴同时协调运动，对精度和稳定性要求极高。各轴运动耦合、机械结构误差积累等问题，严重影响加工质量，攻克这些技术难题需要机床企业具有深厚的技术积累和持续研发投入。

6.2资金壁垒

五轴机床从研发到生产，资金需求庞大。研发环节需购置先进设备，引进和培养高端技术人才。高昂的研发和生产成本使得许多企业难以进入五轴机床市场。同时，由于五轴机床的市场特定需求问题，企业需要在前期投入大量资金进行市场推广和品牌建设，这也增加了新加入企业的资金压力。

6.3品牌壁垒

五轴机床已经形成了较为稳定的市场竞争格局，一些国际知名品牌已经占据了较大的市场份额，新进入市场的企业需要付出更多的努力来打造自己的品牌形象和知名度，以赢得客户的信任和支持，获得机床在重点领域的应用和机会。

6.4 市场壁垒

五轴机床市场准入门槛高。它属于高端制造业，客户对产品质量和性能要求苛刻，新企业需具备高技术水平和强大生产能力才能满足这些要求。

7.未来发展趋势

7.1技术创新

（1）精度持续提升  制造工艺升级完善，机床结构迭代优化，检测与补偿技术更加成熟先进，这些都能使五轴机床的加工精度向亚微米甚至纳米级迈进。

（2）智能化水平提高  引入人工智能技术，使五轴机床能够根据加工材料、刀具状态及工件形状等因素，自动优化切削速度、进给量等加工参数，实现自适应加工。同时通过对大量加工数据的分析，提前预测设备故障，进行预防性维护，减少设备停机时间。

（3）与其他技术深度融合  与增材制造等技术结合，实现同一设备上的增减材复合加工，既能通过增材制造快速成形复杂结构，又能利用五轴加工进行高精度的表面处理和细节加工。与虚拟现实（VR）和增强现实(AR）技术融合，为操作人员提供虚拟的操作培训环境，或在实际加工中通过AR技术提供实时的操作指导和加工信息展示。

7.2功能拓展

（1）绿色化发展  机床的设计将更加注重节能，采用高效的电动机、驱动系统和节能型的控制系统，降低设备的能耗。对于特种材料的加工，目前主要采用传统的喷注切削液的方式及基于绿色环保理念的绿色制造技术，如干式切削、低温冷却切削及低温微量润滑等绿色切削技术，在减少切削液使用的同时，降低了对环境的污染。此外，设备材料的选择和制造工艺也将更加环保，易于回收和再利用。

（2）复合化功能  增强除了常见的铣削、钻削、镗削和铰削等功能的复合，还将与车削、

磨削、增材制造、激光及超声波等其他加工方式深度融合，形成多工序、多功能的复合加工中心。例如，五轴车铣复合加工中心可在一次装夹中完成复杂回转体零件的车削、铣削和钻孔等多种加工，提高加工效率和精度，减少误差积累。

（3）小型化与微型化  为满足微机电系统(MEMS)、微型模具、精密医疗器械及精密制表等领域对微小零件加工的需求，未来五轴机床将向小型化和微型化发展。后续五轴机床企业将开发高精度、高分辨率的微型五轴机床，具备微小刀具的使用能力和微小切削力的控制能力，实现对微小零件的精密加工。

7.3市场应用

（1）应用领域不断拓展  在传统的航空航天、汽车制造及模具加工等领域持续深化应用的基础上，向精密光学、智能家居、低空经济装备和人形机器人装备等产业快速拓展。

（2）定制化服务增加  不同行业、不同客户对五轴加工的需求差异较大，未来机床制造商将更加注重根据客户的具体需求，提供定制化的五轴加工技术与装备的个性解决方案。从设备的功能配置、加工行程、精度要求、快移速度及控制系统的深度定制方面，满足客户的个性化生产需求。

（3）国产化与全球化并进随着技术的不断突破和政策支持，五轴加工技术与装备的国产化率将不断提高，逐步实现高端设备的进口替代，降低对国外品牌的依赖。

8.结束语

五轴加工技术与装备已在现代制造业中占据关键地位，在重点领域核心产业发挥着不可或缺的作用。从技术发展的角度来看，高精度、高速度以及智能化已成为技术发展的主脉络。先进的控制算法、高精度的传感器应用，使得加工精度得以不断突破，趋近亚微米乃至纳米级；高速切削技术配合高性能刀具，将大幅缩短加工周期，提升生产效率；智能化技术的融入更是为加工过程带来质的飞跃，实现了加工过程的智能监控与自适应调整。

展望未来，作为制造业的核心基石，五轴加工水平是衡量国家制造业竞争力的重要标志。面对机遇与挑战，我们应坚定不移地加大科研投入，深化产学研合作，构建完善的人才培养体系，全力突破关键技术瓶颈，实现五轴加工技术与装备的自主可控发展。这不仅是中国制造业从制造大国迈向制造强国的必经之路，更是在全球制造业竞争中赢得主动、占据战略高地的关键举措。
