“每款新型刀具的诞生，都将为加工工艺带来全新突破”。可转位刀片通过几何拓扑学的创新突破，从简单构型发展为高度复杂的立体形态，在降低成本的前提下实现切削力学的精准调控，最终达成效率与精度的双重跃升。

01从“舍弃式”到“可转位”  刀片几何设计的进化之路

将硬质合金可转位刀片以机械方式夹紧到刀体上形成组装式切削刀具的概念在 20 世纪 50 年代末首次得到实际应用。自此，随着粉末冶金和压制技术的进步，刀片几何形状经历了显著演进，已从早期相对简单的几何构型发展为高度复杂的立体形态。在现代刀片设计中，传统棱角分明的平面结构已普遍被流畅的三维曲面所替代，这些创新源自持续优化的设计实践，旨在实现以下技术目标的完美平衡：

✦ 优化切削几何构型实现高效切屑控制与理想断屑形态。

✦ 智能轮廓设计拓展加工适应范围。

✦ 切削材料的高效可持续利用。

应用于车削、铣削、钻削及螺纹加工的可转位切削刀片，其几何形状呈现出显著多样性：包括方形、圆形、八角形、菱形、三角形、曲线形等多种构型。按切削刃分布可分为单面刀片（仅上表面设切削刃）与双面刀片（正反两面均设切削刃，可翻转使用）。值得关注的是，相关术语体系也随之演变：早期机械夹固式刀片被称为“舍弃式”，强调其一次性使用特性；而现代术语则普遍采用“可转位”这一表述，着重体现刀片多切削刃重复利用的技术优势。

表面看来，刀片的几何形状与表面构型似乎已趋于极限，丰富多样的刀片轮廓设计似乎接近饱和。然而，刀具制造商持不同见解——为达成前文所述技术目标的最优平衡，他们持续推出创新几何构型的刀片设计。值得注意的是，即便采用成熟的经典刀片配置，同样能满足新的设计需求。这一理念的最新例证，可见于ISCAR最新LOGIQUICK系列中的可转位车削刀片创新设计。

02五边形高效切削方案  经济性与多功能性的完美融合

POMG是一款双面五边形硬质合金刀片，是DOVE-IQ-TURN车削系列刀具的最新产品。其五边形结构和可翻转设计提供十个可转位切削刃（顶面五个，底面五个），实现最佳成本效益。特殊设计的侧面形状使刀片能够牢固夹持在燕尾形刀槽中，确保极高的刚性固定以承受加工过程中的重大机械负荷。该刀片设计用于两种不同切入角的刀具：55°用于切深达5毫米的粗加工到半精加工，14.5°用于切深不超过1.5毫米的高进给车削。刀片转角采用圆弧过渡设计，两侧各配有一个修光平面，该设计旨在提高表面粗糙度，即使在高进给率粗加工时也能保持良好效果。（图1）

图1

综上所述，这种正五边形刀片凭借其创新的设计特性，实现了三大核心优势：高经济性、多功能性和结构耐久性，既能保证高效切削，又能获得优质表面加工效果。这为降低加工成本（特别是粗车工序）提供了新的技术解决方案。

03内凹六边形刀片 几何创新解锁多向切削潜能

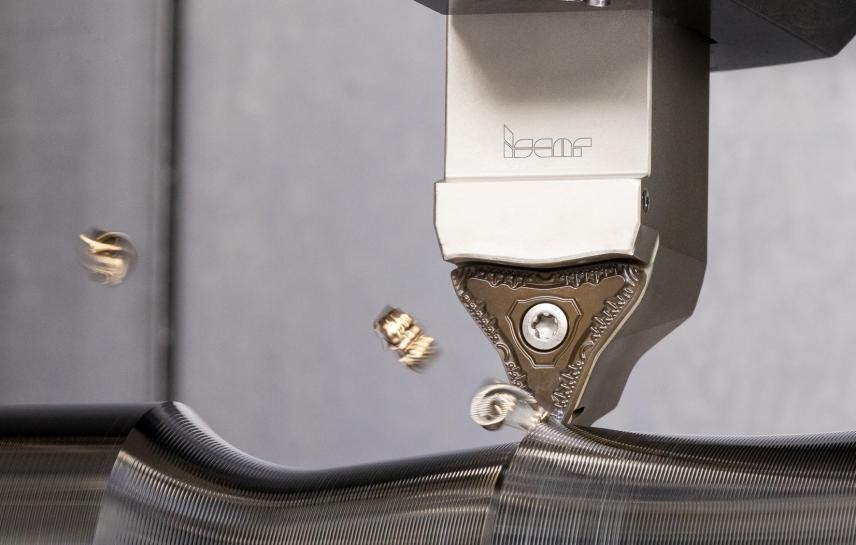

在车削加工中，几何形状为内凹等边六边形的可转位刀片具有显著优势——可大幅扩展刀片的有效加工范围。该几何形状既能加工难到达的切削区域，又可增加可转位切削刃数量。其对称性完美适配多向切削的工艺要求。因此，ISCAR最新Q6-MNMG刀片采用内凹等边六边形设计绝非偶然，该刀片装配于QUICK-TURN系列刀具，可实现多向（如正向/反向）车削、仿形加工、端面车削等操作，尤其适用于高负荷粗加工工况。为确保多向车削时的定位稳定性并承受变向切削力，刀片正反两面均设有三条定位棱脊，与刀槽底部的对应沟槽精准配合。值得注意的是，这些位于前刀面的棱脊结构不会阻碍切削过程中的排屑。这款采用内凹六边形可转位刀片的全新解决方案，不仅展现出卓越的加工性能，更能通过单一多功能车刀完成多样化加工任务。（图2）

图2

内凹六边形刀片在QUICK-T-LOCK系列产品中获得了进一步应用，该系列同样专为多向车削而设计。与前述基于负型刀片概念的方案不同，单面设计的QUICK-T-LOCK产品系列刀片Q3-MCMT刀片采用正角结构——其侧面为倾斜面且底部尺寸小于顶部。相较于双面刀片的负角轮廓，Q3的构型提供了更具正前角的切削角度，可实现更轻快、更平稳的切削。此外，Q3刀片的倾斜侧面为加工难到达切削区域提供了更好的可达性。不过，单面刀片设计仅提供三个切削刃，数量仅为Q6刀片的一半。（图3）

图3

综上所述，内凹六边形几何设计可成功应用于多向车削刀具的刀片设计，既能满足大负荷粗加工需求，又能胜任精密轻切削加工。

04刀座系统  几何兼容性的智能化实践

   如何将不同形状的刀片安装在同一刀体上？解决这一难题为刀体的智能化应用注入了新动力，提升了其多功能性，并减少了客户需要储备的刀具种类。有时，一个精心设计的刀片槽可适配不同形状的刀片。然而在大多数情况下，刀片槽的构型与刀片形状密切相关，因此刀片槽基本上仅用于安装相同轮廓的刀片。

   针对此问题的有效解决方案是采用可更换式刀座模块，这些模块可安装在刀体上。每个刀座模块都设计有专门适配特定形状刀片的定位槽。这种方法还具有额外优势：当刀片损坏时，刀体不受影响，仅需更换受损的刀座模块即可继续使用原刀体。

这一创新理念已在ISCAR CER-M-TURN系列车削刀具中实现。该系列配备方形或多棱锥柄的刀体（刀柄）可适配多种可更换刀座模块，分别用于安装硬质合金、陶瓷、立方氮化硼（CBN）或聚晶金刚石（PCD）材质的菱形/圆形刀片。根据需求，刀座模块还可加装硬质合金垫片。刀体设有可调节方向的高压冷却液出口（HPC），精准导向切削刃以实现最佳冷却润滑效果。此外，该设计采用增强型夹紧机构，可有效防止脆性陶瓷/CBN刀片旋转或崩裂，从而确保最佳加工性能并延长刀具寿命。（图4）

图4

可转位刀片的几何形状取决于特定设计需求的实现。尽管可能的形状种类客观上有限，但刀片形态的创新演进从未停歇——即便是已知的轮廓构型，也在不断开拓新的应用领域。
